壁挂式超声波流量计
-
-
电话：0517-86929068
手机：18915188625
分类：超声波流量计
简介： MF-100F壁挂式流量计三种安装方式使测量安装简单、方便，灵活，在线式测量及标定巡检式测量已广泛应用于石油、化工、冶金、轻纺、环保、食品等部门及水利建设等领域。
产品概述：

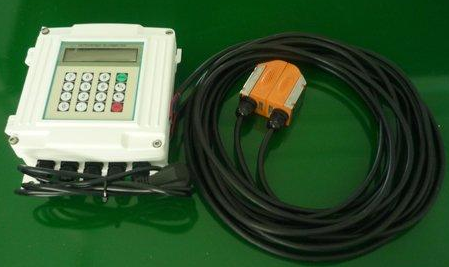

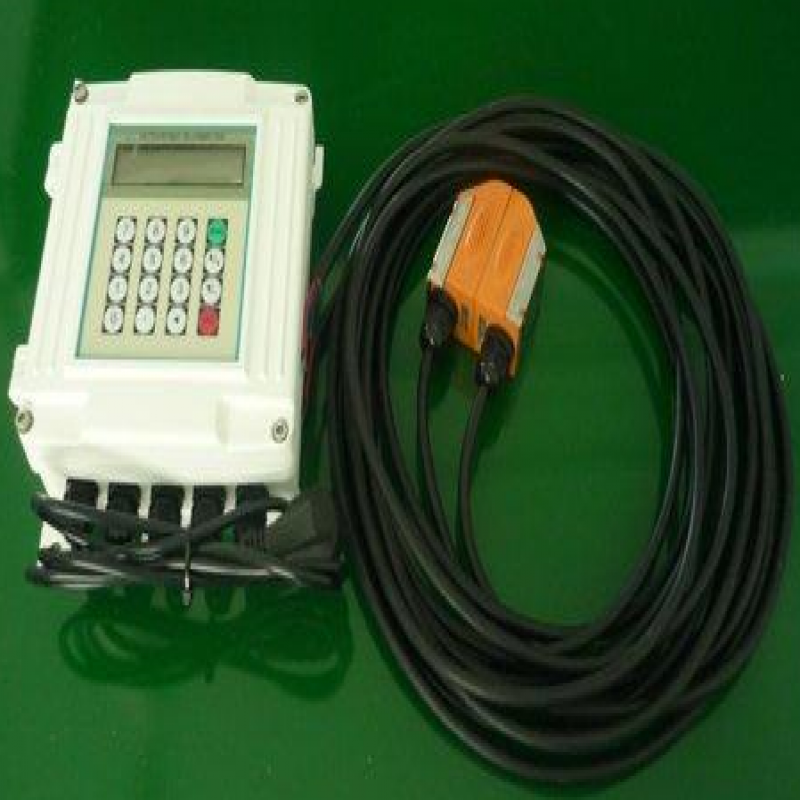

MF-100F 壁挂式流量计仪表引是以“时差法"为原理，测量圆管内液体流量的仪表。它采用了先进的多脉冲技术、信号数字化处理技术及纠错技术，使流量仪表更能适应工业现场的环境，计量更方便、经济、准确。灵活多变的中文显示主机(壁挂F1标准型、壁挂F2防爆型、盘装S型、壁挂FN网络型)满足各种不同的工业现场简单方便的传感器易于现场人员安装维护。

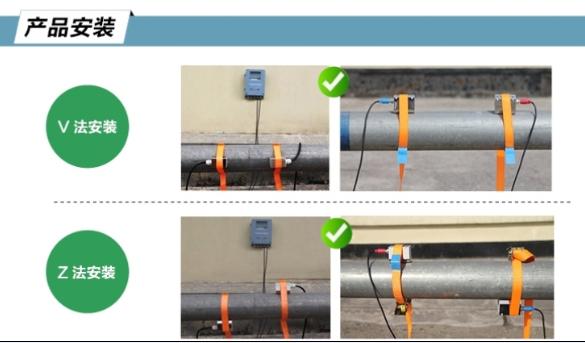

MF-100F壁挂式流量计三种安装方式使测量安装简单、方便，灵活，在线式测量及标定巡检式测量已广泛应用于石油、化工、冶金、轻纺、环保、食品等部门及水利建设等行业。
壁挂式流量计技术指标：
|
项 目 |
性能/参数 |
|
|
测
量
主
机 |
准确度 |
1.0 % |
|
重复性 |
0.2% |
|
|
流速范围 |
0-64m/s |
|
|
测量周期 |
500mS (每秒2次，每个周期采集128组数据) |
|
|
测量原理 |
超声波时差原理，4字节IEEE754浮点运算 |
|
|
显示接口 |
可连接2×10背光型汉字或者2×20字符型液晶显示器 |
|
|
操 作 |
外接16键轻触键盘以及PC计算机设参软件 |
|
|
输 入 |
两路三线制PT100铂电阻输入回路，可实现热量计量功能（焓差法） |
|
|
输 出 |
电流信号 (可选模块)：4-20mA, 阻抗600Ω浮空，准确度0.1% 。 |
|
|
通讯协议 |
MODBUS协议、MBUS协议、FUJI扩展协议，推荐使用MODBUS-RTU协议或者MODBUS-ASCII协议 |
|
|
其它功能 |
自动记忆前512天，128个月，前10年的累积流量和工作状态；
自动记忆前16次上、断电时间和流量并可实现自动或手动补加； |
|
|
工作电流 |
50mA (不连接键盘显示和蜂鸣器不响的条件下) |
|
|
备用电池 |
使用CR2032，在24VDC断电条件下保持10万小时数据不丢失 |
|
|
环境温度 |
-10℃～70℃(大于此温度范围要求请与厂家联系) |
|
|
工作时间 |
连续 |
|
|
插入式 |
测量管道材质不限（不停产安装）适用于管径DN80以上。 |
|
|
管段式 |
π型管段式：适用于管径DN25-DN40，整机测量精度±0.5% |
|
|
信号电缆 |
专用SEYV75-2屏蔽双绞线缆，出厂标配5米，特定场合单根可加长至500 米（不推荐）。 |
|
|
防护等级 |
IP68(可浸水工作) |
|
|
可测 管道 |
管材 |
钢、不锈钢、铸铁、PVC、铜、铝、水泥管等一切质地密致管道，允许有衬里。 |
|
衬材 |
环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬质橡胶、胶木、聚四氟乙烯。 |
|
|
内径 |
15mm～6000mm（π型管段式内径可小至2毫米） |
|
|
直管段长度 |
上游≥10D，下游≥5D，距泵出口处≥30D。 |
|
|
测量 介质 |
种 类 |
水、海水、酸碱液、食物油、汽、煤、柴油、原油、酒精、啤酒等能传播超声波的满管均匀液体。 |
|
浊 度 |
≤20000 ppm，污水测量效果好，绝大多数污水管道可稳定测量。 |
|
|
温 度 |
-40℃～160℃ |
|
|
流 向 |
可对正反向流量分别计量，并可计量净流量。 |
|
