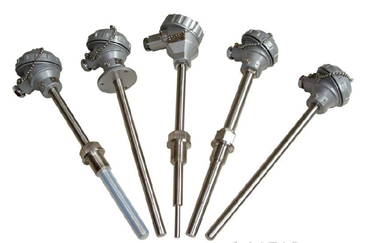

装配式热电偶

装配式热电偶

电话:0517-86929068

手机:18915188625

分类:热电偶

简介:通常和显示仪表、记录仪表、电子计算等配套使用。直接测量各种过程中的0°C~1300°C范围内液体、蒸汽和气体介质以及固体表面温度。



1、应 用

      通常和显示仪表、记录仪表、电子计算等配套使用。直接测量各种过程中的0°C~1300°C范围内液体、蒸汽和气体介质以及固体表面温度。



2、特 点

  ·装配简单,更换方便

  ·压簧式感温元件,抗振性能好;

  ·测温范围大

  ·机械强度高,耐压性能好



3、工作原理

     热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时,就会产生热电势,工作仪表便显示出热电势所对应的温度值。



4、主要技术参数

     产品执行标准

     IEC584

     IEC1515

     GB/T16839-1997

     JB/T5582-91



5、常温绝缘电阻

     热电偶在环境温度为20±15°C,相对湿度不大于80%,试验电压为500±50V(直流)电极与外套管之间的绝缘电阻>1000Ω.m。



6、测量范围及允差





I

II

允差值

测温范围°C

允差值

测温范围°C

WRN

K

±1.5°C

-40~+375

±2.5 °C

-40~+333

±0.004ltl

375~1000

±0.0075 ltl

333~1200

WRM

N

±1.5°C

-40~+375

±2.5°C

-40~+333

±0.004 ltl

375~1000

±0.0075 ltl

333~1200

WRE

E

±1.5°C

-40~+375

±1.5°C

-40~+333

±0.004 ltl

375~800

±0.004 ltl

333~900

WRF

J

±1.5°C

-40~+375

±1.5°C

-40~+333

±0.004 ltl

375~750

±0.004 ltl

333~750

WRC

T

±1.5°C

-40~+125

±1°C

-40~+133

±0.004 ltl

125~350

±0.0075 ltl

133~350

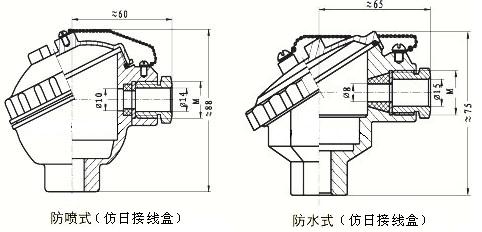

7、接线盒形式

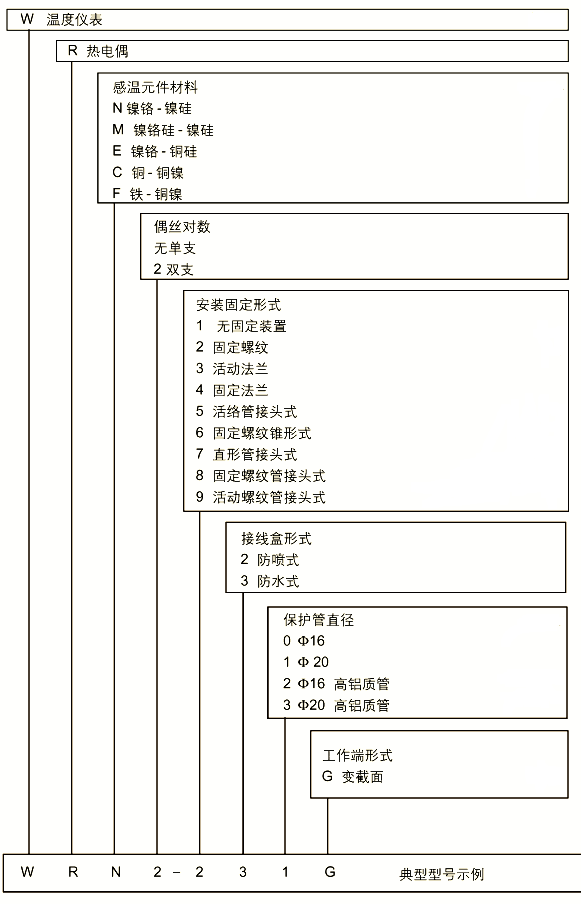

8、型号命名方法
