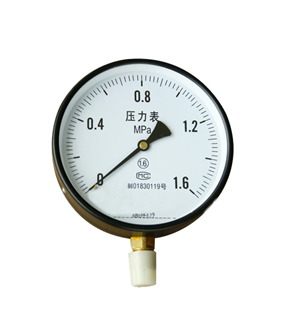

普通压力表
-
-
电话：0517-86929068
手机：18915188625
分类：压力表
简介：一般普通压力表适用于测量无爆炸危险，不结晶，不凝固及对钢合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。
详细内容：
一般普通压力表适用于测量无爆炸危险，不结晶，不凝固及对钢合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。
主要技术指标：
|
型号 |
Y-40 |
Y-60 |
Y-100 |
Y-150 |
Y-200 |
|
公称直径 mm |
φ 40 |
φ 60 |
φ 100 |
φ 150 |
φ 200 、φ 250 |
|
接头螺纹 |
M10 × 1 |
M14 × 1.5 |
M20 × 1.5 |
||
|
|
0~10;16;25 |
0~10;16;25;40;60; |
0~0.6;1;1.6;2.5;4;6;10;16;25;40;60;100 |
||
|
-0.1~0 |
-0.1~0;-0.1-0.06;0.15;0.3;0.5;0.9;1.5;2.4 |
||||
使用环境条件： -40~70 ℃，相对温度不大于 85%
温度影响：不大于 0.4%/10 ℃（使用温度偏离 20 ± 5 ℃）
主要零部件材质：
|
零件名称 |
接头 |
弹簧管 |
机芯 |
外壳 |
|
材料牌号 |
铜合金 Gpb29-1 磷铜 Qsn4-0.3 |
磷铜 Qsn4-0.3 |
铜合金 |
钢板 0.8F |
结构原理：
仪表的测量系统由接头、弹簧和传动机构组成。通过指针指示仪表读数。
|

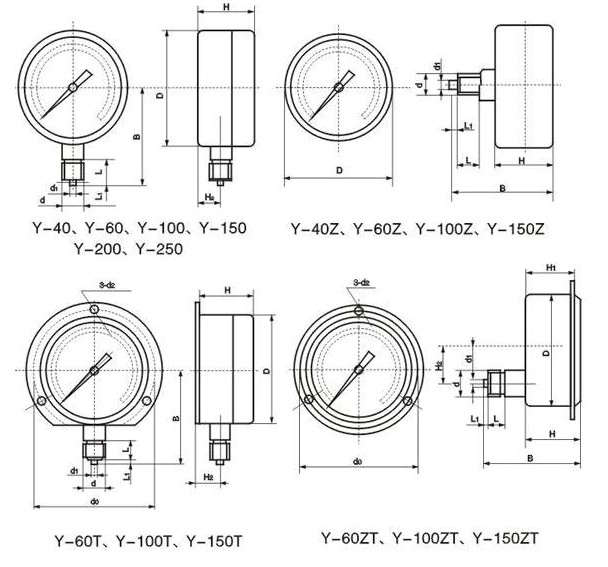

型号 |
D （φ） |
d |
d1 （φ） |
L |
d0 （φ） |
B |
H |
d2 （φ） |
H1 |
H2 |
|
Y-40 |
40 |
M10 × 1 |
4 |
10 |
|
58 |
23 |
|
|
8.5 |
|
Y-40Z |
40 |
M10 × 1 |
4 |
10 |
|
44 |
23 |
|
|
0 |
|
Y-60 |
60 |
M14 × 1.5 |
5 |
14 |
|
56 |
28 |
|
|
10.5 |
|
Y-60Z |
60 |
M14 × 1.5 |
5 |
14 |
|
56 |
28 |
|
|
0 |
|
Y-60ZT |
60 |
M14 × 1.5 |
5 |
14 |
72 |
56 |
28 |
5 |
24 |
0 |
|
Y-100 |
100 |
M20 × 1.5 |
6 |
20 |
|
90 |
42 |
|
|
16 |
|
Y-100ZT |
100 |
M20 × 1.5 |
6 |
20 |
118 |
83 |
43 |
5.5 |
25 |
24 |
|
Y-150 |
150 |
M20 × 1.5 |
6 |
20 |
|
116 |
44 |
|
|
16 |
|
Y-150ZT |
150 |
M20 × 1.5 |
6 |
20 |
165 |
85 |
45 |
5.5 |
27 |
35 |
|
Y-200 |
200 |
M20 × 1.5 |
6 |
20 |
|
140 |
46 |
|
|
16 |
|
Y-250 |
250 |
M20 × 1.5 |
6 |
20 |
|
170 |
60 |
|
|
|
