玻璃管液位计
-
-
电话：0517-86929068
手机：18915188625
分类：玻璃管液位计
简介：玻璃管液位计：利用自然光实现双色显示，界面更为清晰，并可有效消除显示盲区。
产品介绍：
一、主要特点
1．玻璃管液位计：利用自然光实现双色显示，界面更为清晰，并可有效消除显示盲区。
（1）液位计分普通型与保温型，保温型设有加热或冷却管路，可采用不大于0.6Mpa蒸汽或循环冷却水调节液面计内介质流动性。
（2）液位计与介质接触的零部件，采用碳结构钢或不锈钢制造，能适应各工况需要。
2．防霜液位计：广泛适用于化工、石油等工业领域中低温设备的液位显示。
（１）液位计设有防霜翅片，能有效消除低温结霜对液位显示的影响，透过翅片清晰观察液位变化。
（２）针形阀打开后，后座密封结构将阀门液腔与填料室切断，减少冷量损失。
（３）针形阀内装有安全保护钢球。容器内保持压力≥0.2Mpa，当玻璃板意外破损时，针形阀可自动关闭。
二、玻璃管液位计、防霜液位计技术参数
|
名称 |
法兰型式 |
型号 |
公称压力 |
使用温度℃ |
结构型式 |
主体材质 |
公称长度（mm） |
联接式法兰型式 |
|
玻璃管液面计 （HG21592-95） |
A B C |
G |
≤1.6 |
0~200 |
普通型保温型 |
16Mn Ocr18Ni9 |
500,600,800, 1000,1200,1400 |
HG20592-97 WN20-2.5RF HG20592-97 WN20-2.5M ANSIB16.5 S.o.300# |
|
液面计类型 |
公称压力（Mpa） |
公称长度（mm） |
翅片高度 （mm） |
翅片涂色标志 |
使用温度℃ |
本体材料 |
连接法兰标准 |
|
AI |
2.5 4.0 |
580 920 1260 1600 1940 |
50 |
灰 |
-20~0 |
20# |
HG20592-97 WN25-4.0m HG20592-97 Wn25-6.3m |
|
AII |
100 |
紫 |
-40~-20 |
16Mn |
|||
|
AIII |
150 |
深兰 |
-70~-40 |
OCr18Ni9Ti |
|||
|
200 |
浅兰 |
-160~-70 |
|||||
|
B |
50 |
灰 |
-20~-0 |
16MnD |
|||
|
100 |
紫 |
-40~-20 |

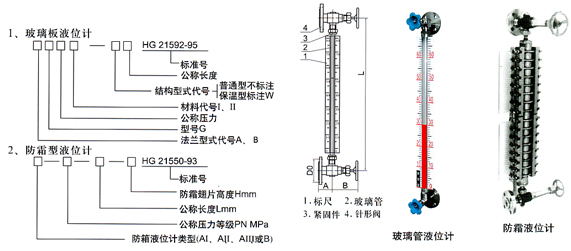

三、标志规定和示例
例1：压力1.6Mpa，碳钢材料，保温型，突面法兰连接，公称长度L=500mm的玻璃管液位计。
例2．压力PN4.0Mpa、长度L=1260mm、翅片高度H=150mm、III类材料的A型防霜液面计，其标志为：防霜液面计AIII4.0-1260-150HG/T 21550-93
